ニカド・ニッケル水素電池用保護IC 12V5A LED残量ゲージ付
商品情報
| 配送 |
ネコポス不可商品 |
| 製品特徴 |

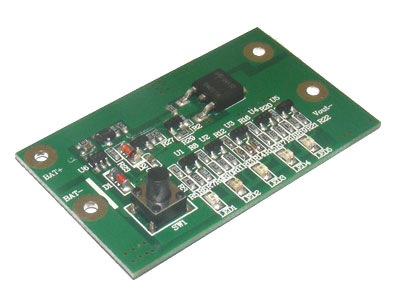

ニカド・ニッケル水素電池10セル12V(最大放電電流5A)用保護回路モジュール。 |
| 仕様 |
- 対応：
- ニカド・ニッケル水素電池10セル12V(最大放電電流5A)
- 最大放電電流：
- 5A
- 過放電防止：
- 9.6Vで遮断
- 過充電防止：
- 過充電防止機能はありません。
- サイズ：
- 50mmx30mmx10mm
- 重量：
- 5.6g
- 仕様書：
- ダウンロードはこちらから
- LED表示：
- 5段階表示は以下のとおりです。
LED1(赤) ＝ 電圧10.8V-11.5V すぐに要充電
LED2(黄色) ＝ 電圧12.5-12.9V 要充電
LED3(グリーン) ＝ 電圧13-13.4V 使用可
LED4(グリーン) ＝ 電圧13.5V-13.9V 使用可
LED5(グリーン) ＝ 電圧＞14V 満充電
LED点灯なし ＝ 機械からバッテリーを外し、すぐに充電してください。

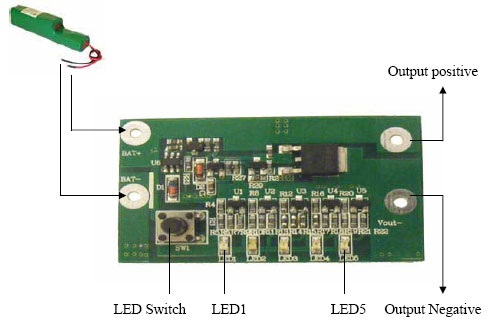

バッテリー-------->保護IC------>スイッチ--------->負荷
|
|—>充電器
|
| 注意 |
※この保護回路モジュールは、ニカド・ニッケル水素12V用（10セル）です。LI-イオン・LI-ポリマー電池には使用しないでください。
※保護回路は万が一の過放電・過電流の場合のリスクを減らすためのものです。この保護回路を放電終了の手段としては使わないでください。 |
| 量産価格 |
量産価格はお問合せください。 |
管理番号：B-10
